二相、三相、四相、五相步進電機細分分別多少
發布時間：2020-11-10 03:58:21
首先，步進角的概念是，正常的二相步進電機步進角為1.8°，三相步進電機為1.2°，四相步進電機為0.9°
(兩相步進電機的基本步進角為1.8°，即脈沖為1.8°，未細分為200脈沖為360°，細分為驅動器正確控制電機的相電流產生，與電機無關，細分為10°，脈沖電機為0.18°，即2000脈沖為360°不同制造商的細分驅動精度可能大不相同。細分越大，精度越難控制。以下類推。三相步進電機的基本步進角為1.2°，即脈沖為1.2°，未細分為300脈沖為360°，細分為10脈沖為0.12°，即3000脈沖為360°，以下類推。電機實際使用時，轉速要求高，精度和穩定性要求低時，無需選擇高細分。實際使用時，轉速低時，請選擇大細分，確保光滑，減少振動和噪音。中所述情節，對概念設計中的量體體積進行分析一距角對應脈沖，即接收脈沖，旋轉步距角。

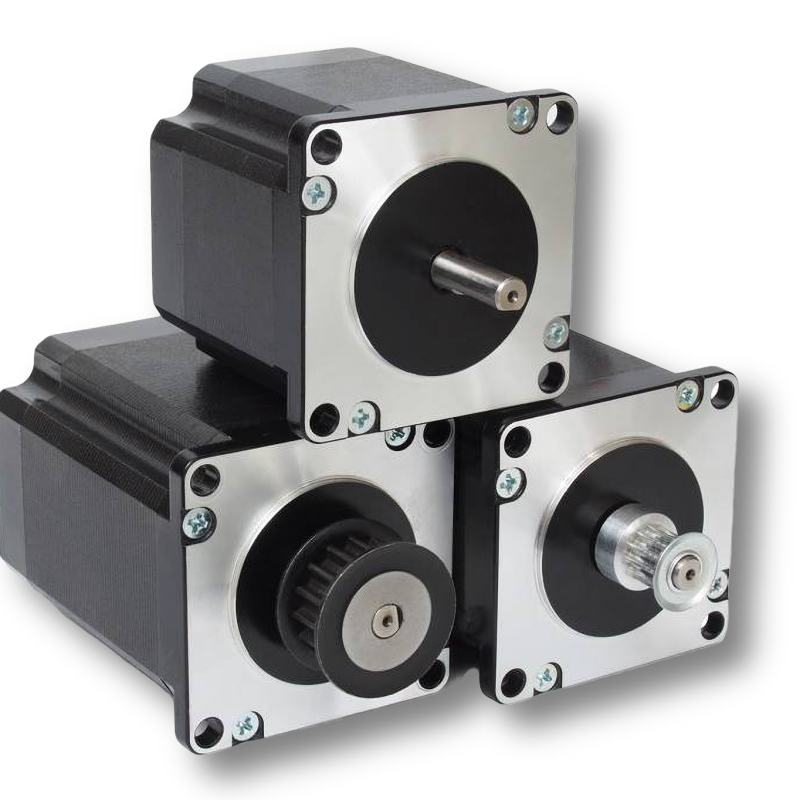

例如，以57步進電機的驅動器為例，支持1、2、4、8、16、32細分，步距角為1.8°，如果設定不細分，則旋轉360°，需要旋轉200步距角，即接收200脈沖波。假設4細分，旋轉360°需要800個脈沖波。許多用戶錯誤地認為步進電機驅動器的細分越高，步進電機的精度越高，實際上步進電機驅動器的細分越高，可以達到60000個脈沖旋轉，但步進電機實際上無法區分這個精度，當驅動器設定為60000個脈沖/旋轉時，步進電機驅動器接受幾個脈沖，步進電機不能提高步進電機的精度。如果沒有細分，步進電機每次接受脈沖，就會旋轉步距角。加入驅動器細分后，每次發出脈沖，馬達旋轉的角度=步距角/細分數。
